25-26-1-数字逻辑与数字系统-期末

简答题

  1. 从输出来看时序电路可以分为哪两类，有什么特点？

时序电路设计

时序电路设计题图

时序电路设计题图
{Q1n+1=A(Q1n+Q0n)Q0n+1=AQ1n‾T=AQ1nQ0n‾\begin{cases} Q_1^{n+1}=A(Q_1^n+Q_0^n)\\ Q_0^{n+1}=A\overline{Q_1^n}\\ T=AQ_1^n\overline{Q_0^n} \end{cases}
  1. 写次态方程、输出方程
  2. 画状态图
  3. 说明功能

组合电路设计

组合电路设计题图

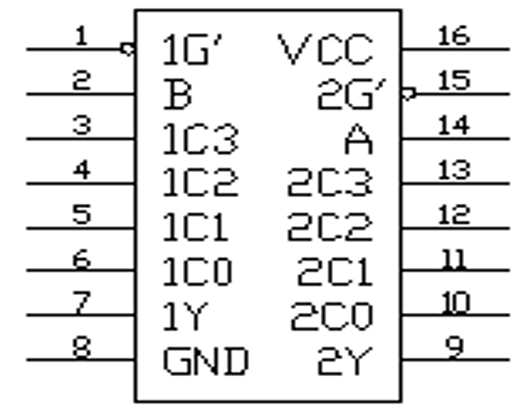

题图

组合电路设计题图

A、B、C 至少同时摁下两个时灯会亮（摁下为 1，亮为 1）

  1. 画真值表
  2. 写最简函数式
  3. 用双四选一实现

设计小型控制器

设计小型控制器题图

设计小型控制器题图

RA、RB、RC 均初始化为 0，如果 OF=0 则将运算结果先打入 RC 再打入 RB，OF 为溢出标志。运行时如伪码所示：

while(1){
    x->RA
    RA+RB
    if(!OF){
        RA+RB->RC
        RC->RB
}}
  1. 画 ASM 图，状态从 S0 到 Sn。
  2. 写出全部控制信号表达式。
  3. 写出触发器次态方程、激励函数。

Verilog 设计二十进制计数器

设计二十进制计数器题图

设计二十进制计数器题图

（输入 clr, clk，输出 qout 和 co）

  1. 要求 clr 异步清零，低有效。
  2. 要求计数达最大时输出进位信号 co。
